单机除尘器

单机除尘器

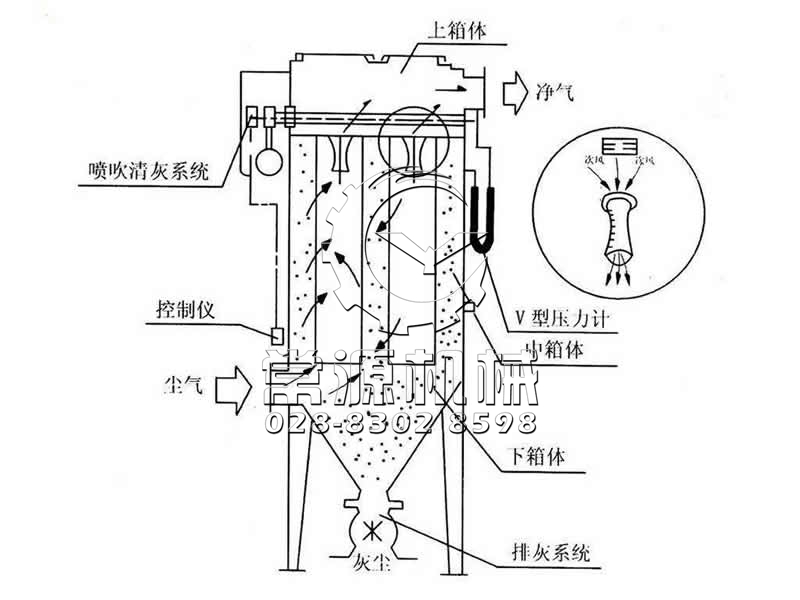

单机除尘器工作原理

  含尘气体由进气口进入灰斗或储灰箱,通过花板孔或直接通过花板孔三种方式进入滤袋。如图2a、b、c所示,含尘气体透过滤袋变为净气,进入箱体,再经箱体上部排气口,由风机排走。粉尘积附在滤袋的内表面,且不断增加,使袋收尘器的阻力不断上升。当阻力上升到1500—2000Pa时为了使袋收尘器继续工作,需定期清除滤袋上的粉尘。具体清灰时,首先关闭顶上风机,摇动电机上偏心作用,带动连杆,使摇动轴左右来回转动,滤袋就呈波纹状态,使粉尘掉下,卸出。清灰状态如图3所示。

  待清灰完既停止抖动后,重新启动风机,使收尘器重新开始工作,上述动作是通过控制仪来自动控制完成的。再运行中如果发现排气口有大量粉尘逸出。即可能有破袋,需既是更换。由于箱体内是透过滤袋的干净气体,人们检查换袋时可打开检修门直接进入室内。

单机除尘器结构

基本结构由图1所示,它主要由以下部分组成:

单机除尘器结构

  (1)箱体:包括⑤壳体④滤袋⑥检修门⑦滤袋套箍,花板,箱体设计耐压2500Pa;

  (2)出风系统包括:①风机②风机配用电机及传动;

  (3)摇动机构包括:⑨摇动用减速电机⑩曲杆,摇动连杆③摇动轴(或称滤袋悬挂轴);

  (4)进气和排灰部分:可分为三种,如图2所示,①UF(FM)型如图所示,下部为敞开式,清灰时粉尘直接从花板卸出进入库、仓等。花板法兰直接座在库、仓排气口,排气直接通过花板孔,进入滤袋。②UF(STD)可下接灰斗,主要用库底及输送设备的扬尘点。③UF(FB)型带有储灰箱,主要用于浓度不高的通风口气体净化。
