气箱式脉冲布袋除尘器

气箱式脉冲布袋除尘器

适用范围



气箱式脉冲布袋除尘器除用于水泥工业外,也适用冶金、化工、机械和民用锅炉等废气的收尘,本系列收尘器滤袋的材质一般采用涤纶针刺毡,允许使用温度小于120℃。如滤袋采用芳纶针刺毡,其允许使用温度可达210℃。但这种材质的滤料价格昂贵。如处理的废气温度高于上述滤料的允许温度,废气进入收尘器之前应采取降温措施。本系列产品可广泛用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统、如用于煤磨收尘、要增设防燃防爆措施,收尘器结构也相应的改变,还适合含尘浓度特高的气体的收尘,如带O-Sep洗粉机的粉磨系统,气体含尘浓度高达1000G/M3以上,采用本系列收尘器收尘,可不设置旋风收尘器作一级收尘。

技术特点

气箱式脉冲布袋除尘器是九十年代先进水平面的高效率收尘器。它综合分室反吹和喷吹脉冲清灰各类袋收尘器的优点,克服了分室反吹清灰强度不够,喷吹脉冲清灰相过滤同时进行的缺点。因而扩大了袋子收尘器的应用范围,由于这种类型的收尘器的结构有其特点,所以提高效率,延长了滤袋的使用寿命。

工作原理

气箱式脉冲布袋除尘器为分室结构拼装式,是一种由室顶脉冲阀对各室滤袋轮流进行分室停风气箱脉冲清灰(即所谓离线清灰)的袋式除尘器。它与一般喷吹式除尘器的清灰不同,喷吹脉冲清灰是在同一个过滤室内只对其中各排滤袋逐排进行喷吹清灰(即所谓在线清灰),而其它各排滤袋仍进行过滤,即清灰与过滤同时在一室中混合进行,清灰下的粉尘二次飞扬,部分会被相邻滤袋收去,不利于含尘浓度较大的气体过滤。气箱式脉冲布袋除尘器是在一室内关阀停止过滤情况下进行的,清下的粉尘即向下沉降于灰仓内,不产生二次飞扬,极利于过滤粉尘浓度大的气体,而且可不停机更换一个室的滤袋。

结构组成

  1. 壳体部分:包括清洁室(或称气体净化箱)、过滤室、分室隔板、检修门及壳体结构。清洁室内设有提升阀与花板,喷吹短管:过滤室内设有滤袋及其骨架。
  2. 灰斗及卸灰机构:卸灰斗可按不同系列、不同进口粉尘浓度,分别设置螺旋输送机、空气输送斜槽和刚性叶轮卸料器(卸灰阀)。
  3. 进出风箱体:包括进出风管路及中隔板。单排(或单列)结构布置在壳体一侧,双排(或称双列)结构布置在壳体中间:32系列较小无箱体,进出风管路分别接于灰斗与清洁室上。
  4. 脉冲清灰装置:包括脉冲阀、气包、提升阀用气缸及其电磁阀等。
  5. 压缩空气管路及减压装置、油水分离器、油雾器等。
  6. 支柱及立式笼梯、栏杆。

气箱脉冲布袋除尘器技术参数

32系列技术参数:
型号参数处理风量(m3/h)过滤风速(m/min)过滤面积(m2)滤袋数(个)阻力(Pa)含尘浓度(g/m3)保温面积(m2)重量(kg)
32-369001.2-2.093961470-1770<100026.52.88
32-48930124128344.08
32-511160155160415.28
32-61339018619248.56.48

64系列技术参数:
型号参数处理风量(m3/h)过滤风速(m/min)过滤面积(m2)滤袋数(个)阻力(Pa)含尘浓度(g/m3)保温面积(m2)重量(kg)
64-4178001.2-2.02482561470-1770<1000707.28

64-522300310320949.96
64-62670037238411811.64
64-73120043444814213.32
64-83570049651216615
96系列技术参数:
型号参数处理风量(m3/h)过滤风速(m/min)过滤面积(m2)滤袋数(个)阻力(Pa)含尘浓度(g/m3)保温面积(m2)重量(kg)
96-4268001.2-2.03723841470-1770<130011010452
96-53340046548012012120
96-64010055757613014880
96-74680065067214016920
96-85351074476815019810
96-96010083686416021240
96-2×56690092996017525200
96-2×6807001121115221030240
96-2×7941001308134424535280
96-2×81076001494153628040320
96-2×91210001681172831545360
96-2×101345001868192035050400
128系列技术参数:
型号参数处理风量(m3/h)过滤风速(m/min)过滤面积(m2)滤袋数(个)阻力(Pa)含尘浓度(g/m3)保温面积(m2)重量(kg)
128-6673001.2-2.09357681470-1770<130012524120
128-91009001402115219631680
128-101121001558128020534680
128-2×6346001869153632343920
128-2×7157002181179224752680
128-2×81794002492208426260000
128-2×92019002804230427766480
128-2×102243003115256129272000
128-2×112476003427285630778480
128-2×122691003728307232296400
128-2×132916004050332833793600
128-2×1431400043613584252100800

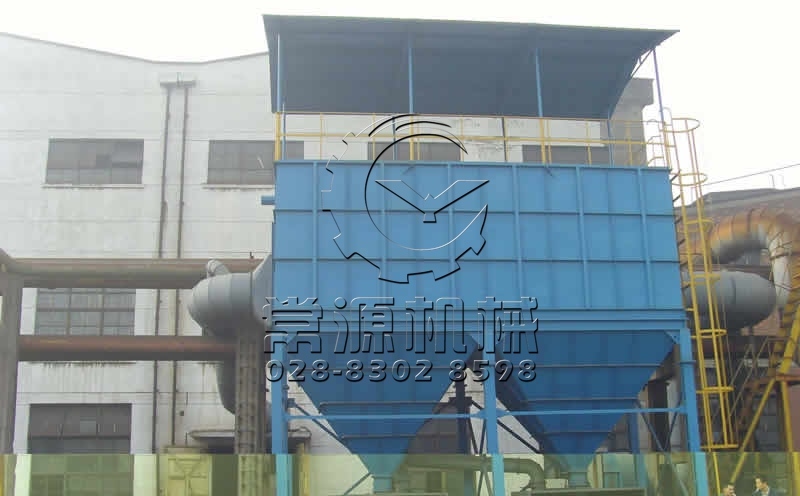

气箱式脉冲布袋除尘器图片
